VMware vSAN / 存储虚拟化

vSAN 存储虚拟化

承接 vSAN 规划部署、故障诊断与维修修复、扩容迁移,把容量、策略、故障域和业务验证交接给运维团队。

  • 规划部署 / 兼容性与策略
  • 故障诊断 / 维修修复
  • 扩容迁移 / 运行交接

资源池不是把原始盘相加;保护开销、重建余量和独立备份仍要单独核对。

对象怎样落到资源池

一块数据,沿着策略跨节点完成写入、读取、修复与再平衡

以下是一个选定 OSA RAID1 / FTT1 的时间压缩示意:四台主机各带本地磁盘,分布式 datastore 供虚拟机消费;故障状态只表示演示路径,不是实时集群遥测。

运行示意 / OSA RAID1 · FTT1虚拟机写入对象 A

动态关系图展示虚拟机写入对象 A,H1 与 H2 同步副本并由 H4 上的见证组件参与仲裁,H2 离线后 H1 继续读取,满足条件后在 H3 修复策略;H5 加入资源池后贡献容量并再平衡。

VM / workload对象 A写入请求 · 业务虚拟机
vSphere / vSAN 分布式层共享 Datastore虚拟机消费的分布式 datastore · 按策略放置对象组件OSA 示例:SSD 缓存 + SSD/HDD 容量
Witness / 逻辑组件H4 上的见证组件(逻辑展示)OSA RAID1 / FTT1 · 不承载对象数据
H1在线
副本 A1OSA 磁盘组 · SSD 缓存 + SSD/HDD 容量 · 本地读取
H2同步 / 离线演示
副本 A2OSA 磁盘组 · SSD 缓存 + SSD/HDD 容量 · 故障后暂不读取
H3可修复
副本恢复位OSA 磁盘组 · SSD 缓存 + SSD/HDD 容量 · 满足条件后复制
H4在线
承载见证组件 / 预留空间OSA 磁盘组 · SSD 缓存 + SSD/HDD 容量 · 预留容量余量
扩容 / 重新平衡H5 加入资源池贡献容量,按策略迁移对象
静态关系与方向时间压缩数据块故障/修复状态

示意周期约 12 秒;暂停后运动包保持当前画面,重播会回到“写入对象 A”。vSAN 策略可用性不等于独立备份,正式设计按版本、认证硬件、容量与故障域确认。

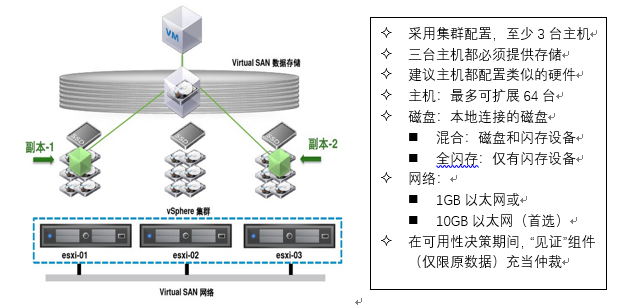

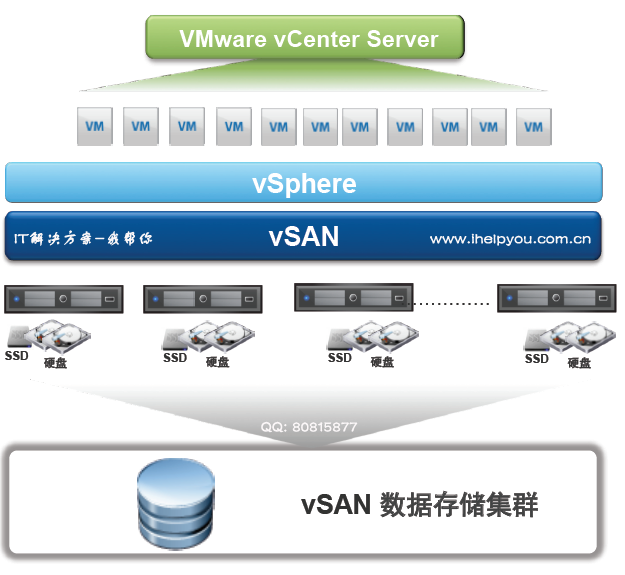

VMware vSAN 存储虚拟化方案架构与实施流程示意图
用户提供的 vSAN 方案架构示意,图中 SSD / HDD 文字沿用通用旧架构表达;实际以所选 OSA 或 ESA、版本与认证设备核对为准,图片不代表客户项目或 VMware 认证配置。

故障诊断与维修修复

vSAN 出现故障,煜企协助定位、修复与恢复验证

煜企由 5 名 VMware 工程师承接 vSAN 接管、故障诊断、维修修复和迁移扩容;从影响评估、根因排查到维修实施与业务验证,为已有集群提供完整的故障处理服务。

常见判断顺序是“现象 → 核查范围 → 处理方向”。对对象不可访问或磁盘故障,先保留现场、核查副本与备份,确认方案后再处理。

常见现象核查范围处理方向
集群健康异常 / 主机离线核查 vSAN Health、主机状态、故障域、日志和最近变更。保留现场,评估影响范围与可用副本,再安排授权维护窗口。
磁盘、磁盘组或固件驱动异常核对磁盘健康、磁盘组状态、控制器、固件、驱动和版本支持组合。区分硬件、磁盘组和兼容性问题,按授权方案维修或更换部件。
存储网络延迟、丢包或分区检查 vSAN、vMotion、管理网络路径,交换机端口、MTU、链路和事件时间线。先处理网络不稳定或分区因素,再观察对象状态和重同步变化。
容量不足 / 重同步异常核对保护策略、对象布局、剩余空间、重同步队列和维护余量。评估扩容、迁移和容量释放方案,恢复重同步所需的资源条件。
对象不可访问 / VM 读写异常核查对象一致性、组件状态、主机维护、磁盘故障、网络分区和相关日志。先保留现场并核查副本/备份,必要时协调原厂支持后再执行修复动作。

维修步骤

受理、留证、定位、授权修复,再回到业务验证
  1. 01受理与影响评估确认受影响的集群、主机、对象和虚拟机范围。
  2. 02日志 / 状态保存 / 备份核对保留现场证据,核对可用副本、备份和恢复条件。
  3. 03根因定位和方案区分硬件、网络、容量、策略与版本因素,写明已知风险。
  4. 04授权窗口修复按方案执行部件更换、修复或重建,不越过变更授权。
  5. 05业务验证 / 交接完成健康、对象一致性、业务读写验证并交接后续建议。
维修修复交付

交付修复记录、根因与已知风险、健康验证、对象一致性验证、业务读写验证和后续建议。

为什么需要 / 适用场景

让本地磁盘成为一套能被策略管理的资源池

当虚拟机增长、传统共享存储扩容受限,或节点、磁盘、网络与维护责任分散时,vSAN 可以把服务器本地设备纳入同一套虚拟化存储视图。是否适合,取决于硬件、版本、网络、容量与业务窗口的组合,而不是只看节点数量。

A

服务器本地盘整合

把受支持的本地磁盘纳入分布式 datastore,减少业务只绑定某台主机的存储关系。

B

虚拟化集群扩展

新增节点时同时贡献计算和容量,但先核对策略、网络、故障域和重建余量。

C

维护与故障可观察

把对象状态、节点健康、同步与修复过程纳入同一套检查与交接资料。

从分散磁盘到共享资源池

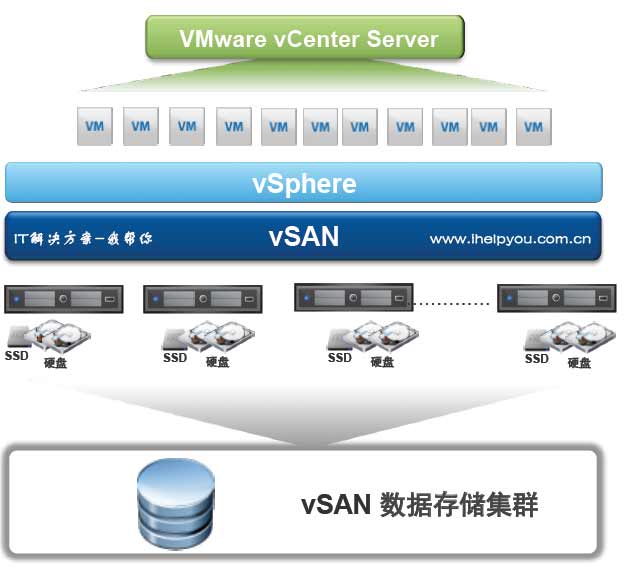

vSAN 资源整合示意,展示分散的主机与磁盘通过网络进入共享资源池
资源整合示意,用于说明主机、网络与容量之间的关系。打开高清图
盘点现有资源
核对主机、本地磁盘、业务负载和存储增长,再评估现有设备能否继续使用。
确认集群边界
规划主机之间的存储通信、保护策略和故障域,独立备份及恢复目标另行确认。
验证适用范围
结合设备兼容性、网络及可用容量,确认哪些负载可以纳入集群。

核心能力

容量、策略与故障边界要一起设计

资源池主机、磁盘、控制器与支持范围
存储策略FTT、RAID/保护方式与对象放置
故障域节点、机架、交换机与维护半径
容量账本保护开销、重建、维护与增长余量
扩容再平衡新节点贡献容量与对象移动
运行交接告警、巡检、变更与责任边界

容量不是原始盘相加;数据可用性也不替代备份。策略与设备类型要按 OSA / ESA 分开核对。

集群容量与负载核对

演示型集群管理界面,展示主机、虚拟机、资源池和用量指标
图中为演示界面和示例数据。验收使用实际集群的容量与策略记录。打开高清图
计算可用容量
从原始容量扣除保护策略开销,并把重建、维护、快照和后续增长纳入规划。
核对资源基线
结合业务峰值复核 CPU、内存、存储利用率与时延,记录扩容阈值。
监测策略符合性
用实际集群看板核对对象策略、可用余量和重同步状态,安排告警与变更处理。

煜企如何实施

先把兼容性与故障边界核对成一张可执行清单

煜企从现状评估开始,把 ReadyNode / 硬件兼容、网络、磁盘与策略、迁移窗口和故障演练放进同一条交付链,而不是上线后才补容量与责任说明。

01ReadyNode 与版本

核对主机、控制器、磁盘、固件、驱动及 vSAN 版本支持组合。

0210 / 25GbE 设计

按负载、版本、ReadyNode 认证与网络条件决定速率、延迟、冗余和流量隔离;不把 10GbE 视为所有 ESA 的统一前提。

03磁盘、策略与容量

区分 OSA 磁盘组和 ESA 单层 NVMe,计算保护开销、重建空间和增长余量。

04迁移与故障演练

先做试点和独立备份,再验证维护、节点离线、重建、告警、业务访问与回退窗口。

典型拓扑

节点、双交换机与三类网络各自有边界

示意拓扑只说明关系,不替代端口、VLAN、MTU、链路聚合与版本支持表;管理、vMotion 与 vSAN 业务网络按项目隔离和冗余确认。

SW-A上联 / 冗余
SW-B上联 / 冗余
管理网络vMotion 网络vSAN 业务网络
3 节点RAID1 / FTT1 示例见证与故障域条件要核对
4 节点剩余空间重建节点故障后不是即时恢复全部冗余
多节点扩展容量与计算共同增长加入后观察再平衡与维护余量

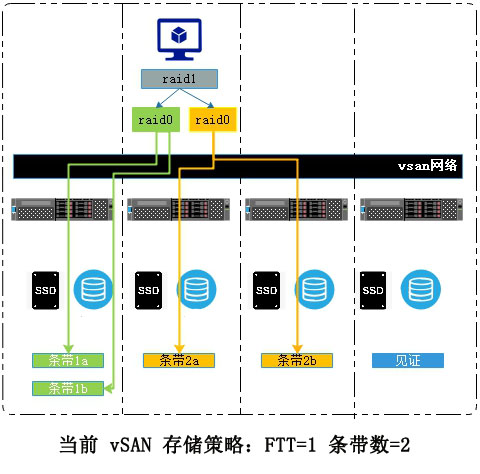

vSAN 集群与策略关系

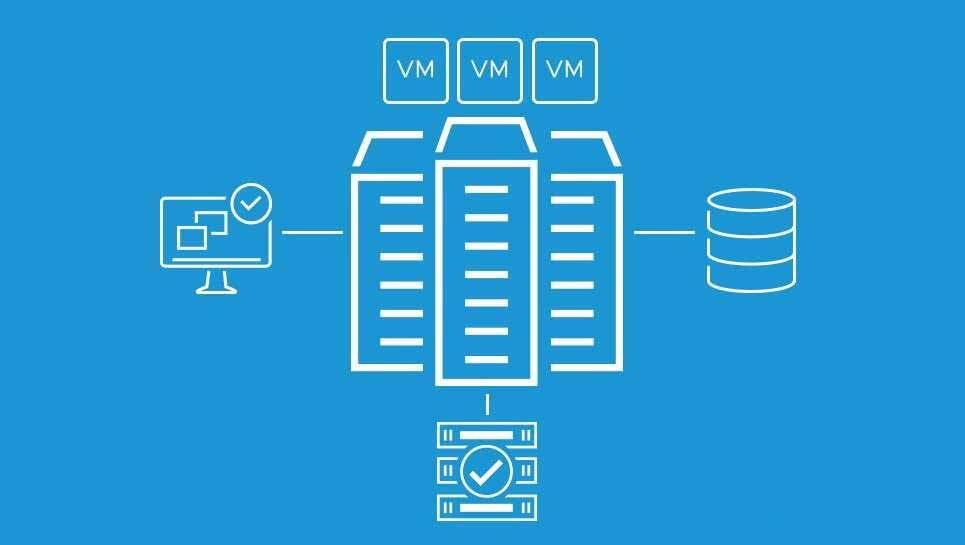

vSAN 集群技术示意,展示虚拟机、策略、主机、网络和共享存储的关系
集群关系示意,设备角色、数据放置和故障域以选定架构及版本为准。打开高清图
主机与数据存储
明确每台主机参与的集群、存储设备和网络路径,按实际 OSA 或 ESA 架构核对设备角色。
策略与故障域
根据业务保护要求制定策略,并核对副本或编码组件能否按故障域放置。
验收故障与恢复
验证主机不可用、维护、重建与恢复后的状态,保留可追溯的测试记录。

交付与运维交接

把集群交付成运维团队接得住的资料

01集群与配置基线

主机、磁盘、网络、版本、许可证与管理入口记录。

02策略与容量规划

保护策略、故障域、容量账本、预留和扩容判断依据。

03性能与故障验证

代表负载、读写、链路、节点离线、重建、告警与回退记录。

04架构与运维文档

拓扑、巡检、变更、替换、备份边界、责任人和后续建议。

最终交付部署完成的 vSAN 集群与共享 Datastore,以及策略配置、测试记录和运维文档。

如果同时涉及 VMware 服务器虚拟化 的计算资源或 数据备份 的独立恢复,资料会把依赖和责任分开写清楚。

运维监测与交接资料

演示型集群健康看板,展示节点、容量、告警与近期任务
图中为演示界面和示例数据。健康、容量、告警和变更以实际项目监控记录为准。打开高清图
维护状态清单
交接节点、网络、磁盘和策略配置,记录监控指标、告警级别及操作责任人。
建立处置记录
对重同步、容量告警、磁盘或节点异常记录现象、处理动作与验证结果。
明确变更入口
把扩容、替换、升级、停机维护和回退条件整理成可复用的运行资料。

查看 vSAN 原技术资料

常见问题

在决定架构前,先把限制条件说清楚

vSAN 是把所有本地磁盘直接相加吗?

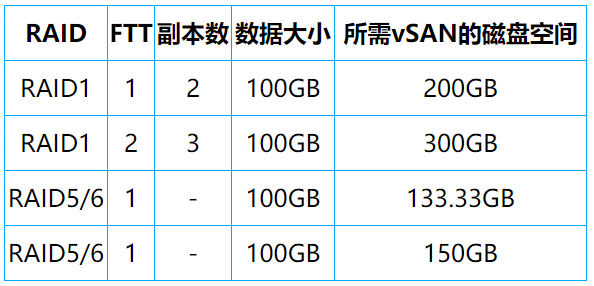

不是。原始盘容量还要扣除保护、副本或纠删码、对象布局、元数据、重建和维护预留;可用容量要按选定架构、策略、设备和增长假设核对。

OSA 和 ESA 的磁盘结构一样吗?

不一样。OSA 常见为磁盘组,包含 SSD 缓存层与 SSD/HDD 容量层;ESA 面向受支持的 NVMe 单层池,不应把专用缓存层和 HDD 容量层照搬到 ESA。最终以版本、认证硬件和项目核对为准。

三节点或四节点可以怎么做?

三节点可用 RAID1/FTT1 作为示意,但节点、见证、故障域和策略要求要按版本确认。四节点 RAID1 在节点故障后可利用剩余空间重建,不能据此承诺所有冗余即时恢复。

vSAN 能替代备份吗?

不能。vSAN 的策略和集群可用性不等于独立备份与恢复;虚拟机重启通常由 vSphere HA 等平台能力参与,仍需单独设计备份、保留和恢复演练。

可以接手他人部署的 vSAN 吗?

可以先做接管评估:核对版本、硬件与固件驱动、磁盘组、网络、策略、容量、日志和现有备份,再决定维修、迁移或扩容边界;接管不等于直接改动生产集群。

vSAN 故障维修通常先查什么?

从现象和影响范围开始,依次查看集群健康、主机离线、磁盘或磁盘组、固件驱动、存储网络延迟/丢包/分区、容量与重同步,以及对象不可访问和虚拟机读写异常。先保留现场与核查副本/备份,确认方案再处理。

什么条件下可以修复或重建?

要先确认授权窗口、剩余容量、仲裁与策略条件、可用副本和业务验证路径,再选择修复、部件更换或重建;具体动作按现场版本和风险评估执行,不承诺无损或必然立即恢复。

下一步 / 存储评估

从现有主机、磁盘和业务窗口开始核对。

提供节点、磁盘、网络、虚拟机优先级和迁移时间,我们先判断 OSA / ESA 边界、策略与验证范围。

联系技术顾问

需求与交付

vSAN:需求与交付问答

vSAN询价请提供ESXi与vCenter版本、节点及磁盘、网络、许可和现有负载。先确认适用架构、硬件兼容、故障域与可用容量,再比较实施、迁移和测试范围,不以原始磁盘容量直接报价可用空间。

vSAN存储策略与容量规划

vSAN容量为什么不能只相加硬盘容量?

可用容量受存储策略、冗余、元数据、重建预留和增长影响;还要核对版本、硬件兼容性、网络及软件许可。

vSAN网络兼容性与故障验证

vSAN交付怎样验证故障边界?

核对健康、对象策略、网络与重同步状态,在约定条件下验证主机或磁盘异常的影响,并交接容量、策略和恢复记录。
