VMware vSAN 将服务器本地磁盘组织为集群共享的数据存储，核心工作不是单独购买存储设备，而是把节点、磁盘组、网络、存储策略、容量余量与故障域放在同一套设计中。本文依据现有本地技术图示，说明 vSAN 的架构关系、部署前检查、容量与可用性边界，以及交付后的监控和变更记录；具体版本、兼容性和性能需以现场验证为准。
可继续查看 虚拟化与存储解决方案、服务目录、技术文章。

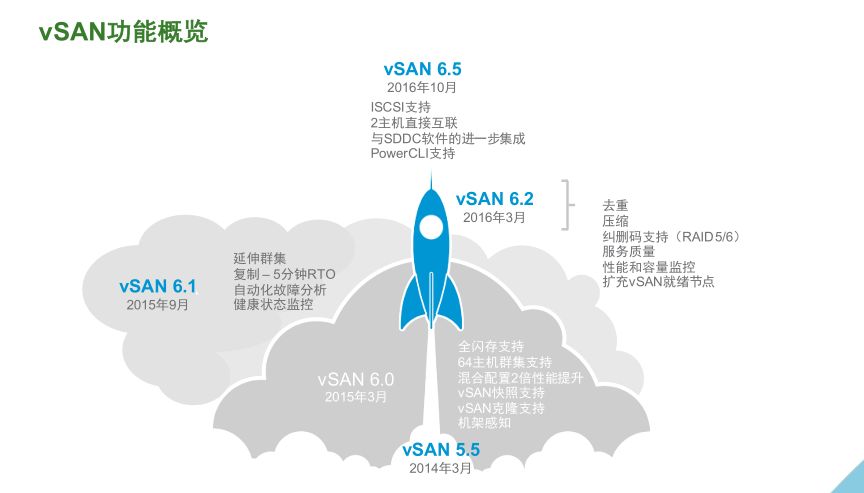

整体架构
vSAN 将主机本地设备组织为分布式数据存储，设计边界同时包括集群、磁盘组、存储策略、网络路径和运行责任。

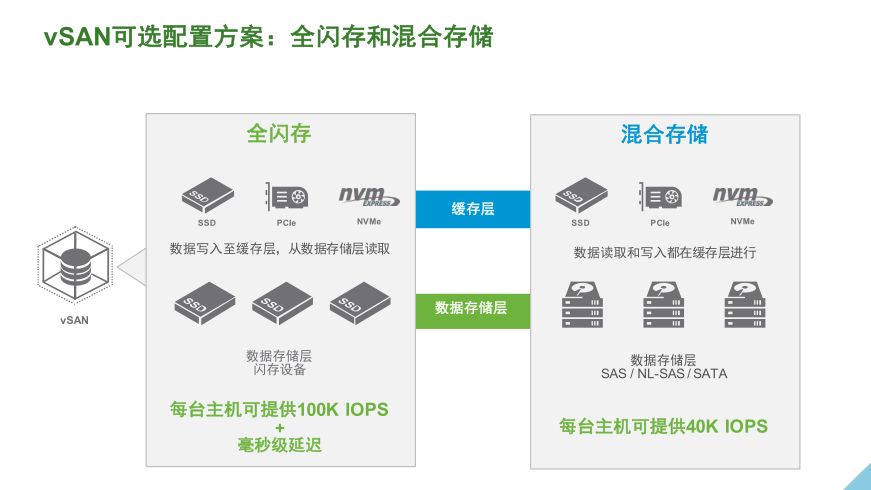

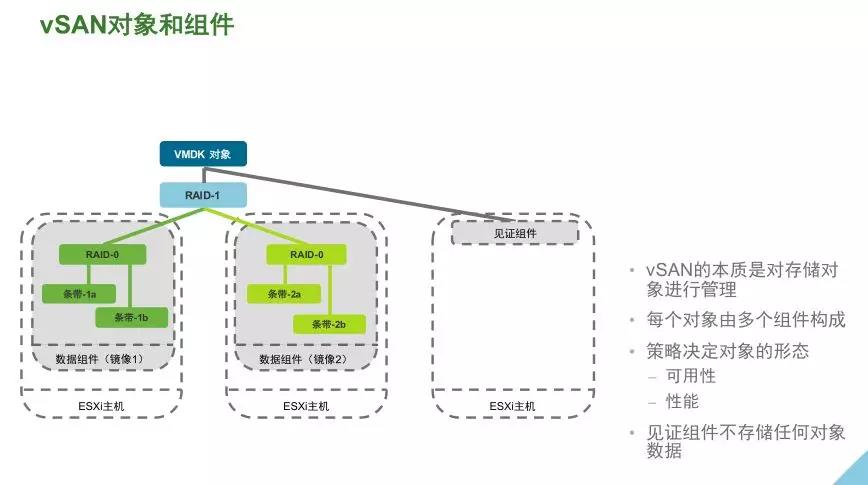

图 01：vSAN 整体架构技术图示。
先用这组图确认集群主机、存储资源和策略关系；图示用于解释架构，不代表产品性能承诺。

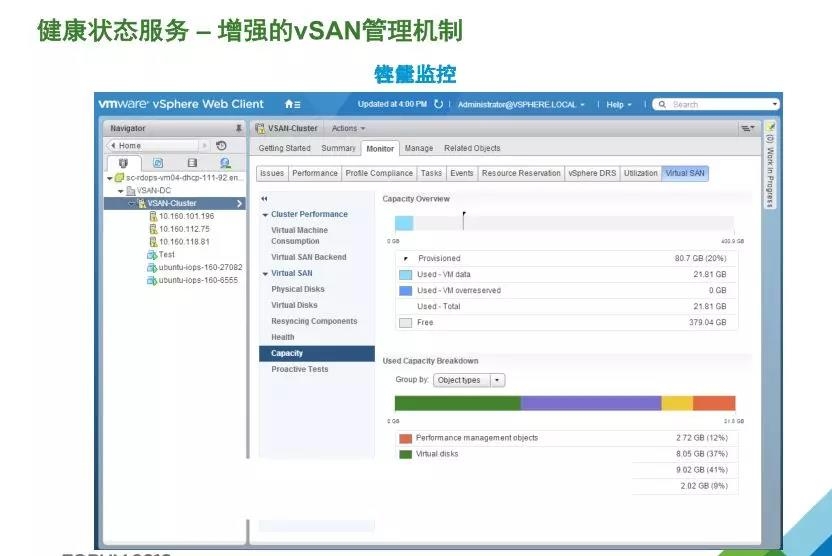

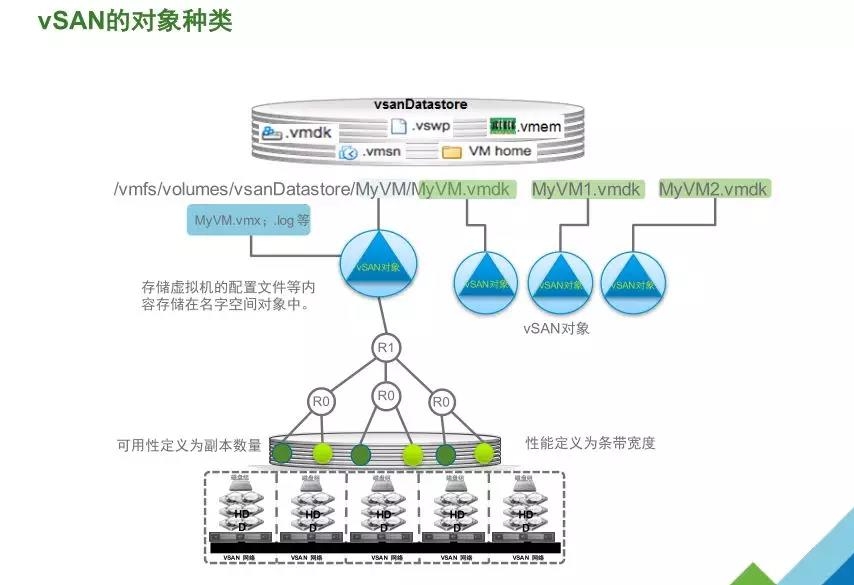

图 02：vSAN 整体架构技术图示。
先用这组图确认集群主机、存储资源和策略关系；图示用于解释架构，不代表产品性能承诺。

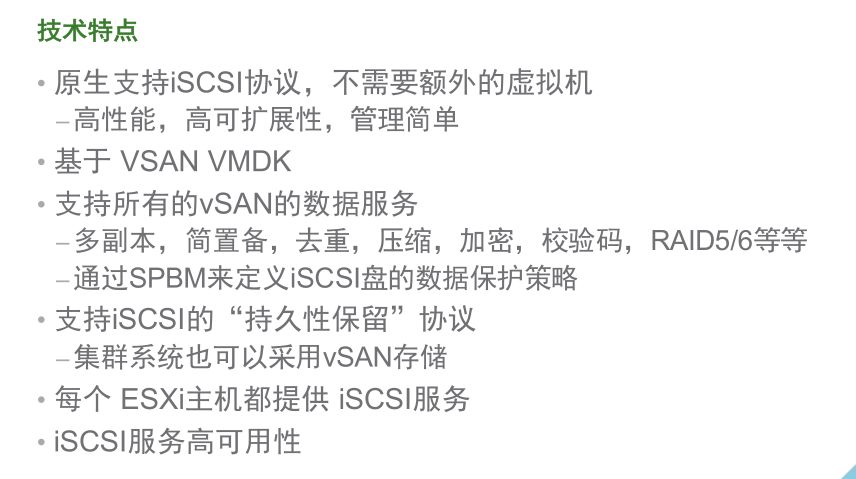

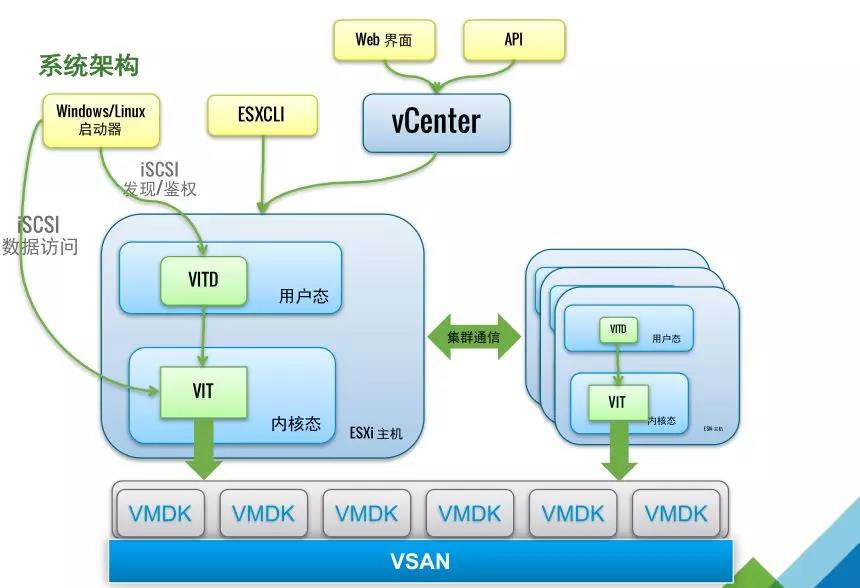

图 03：vSAN 整体架构技术图示。
先用这组图确认集群主机、存储资源和策略关系；图示用于解释架构，不代表产品性能承诺。

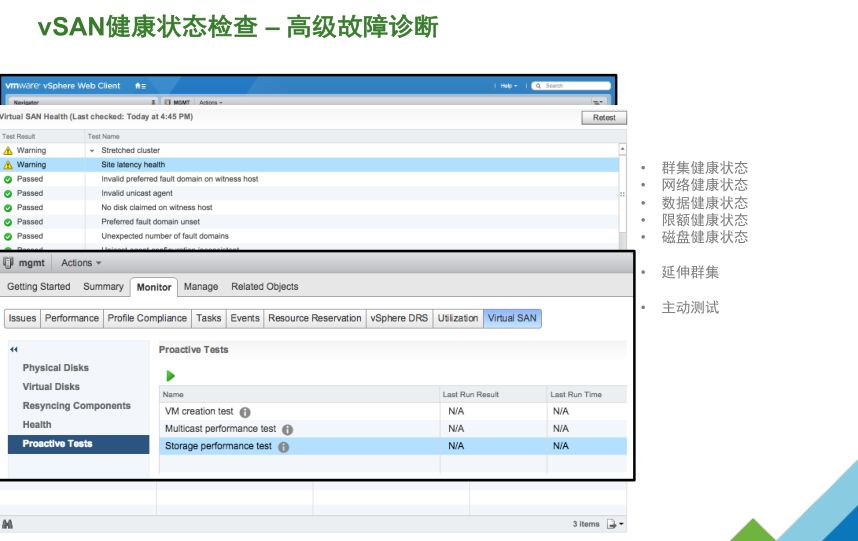

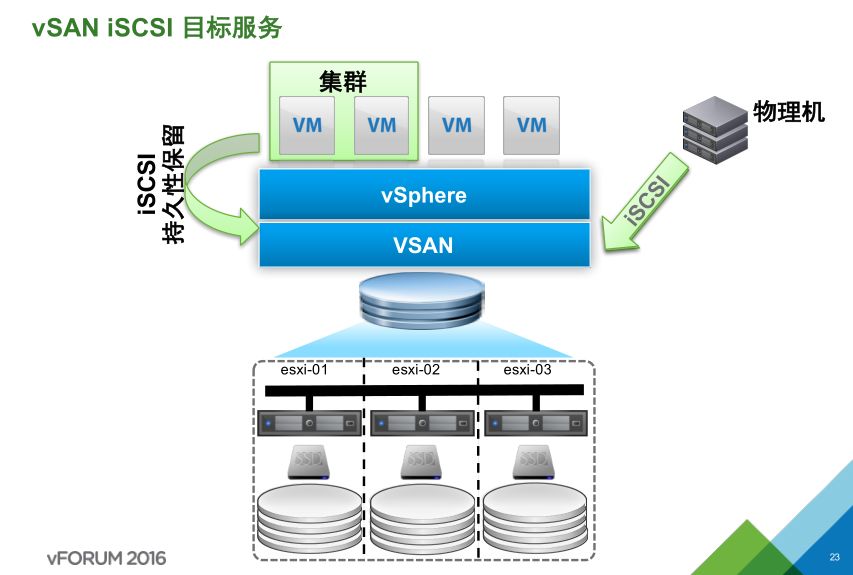

图 04：vSAN 整体架构技术图示。
先用这组图确认集群主机、存储资源和策略关系；图示用于解释架构，不代表产品性能承诺。
节点与磁盘组
每台主机通过磁盘组提供缓存与容量设备，部署前需要记录设备角色、健康状态以及扩容和更换流程。

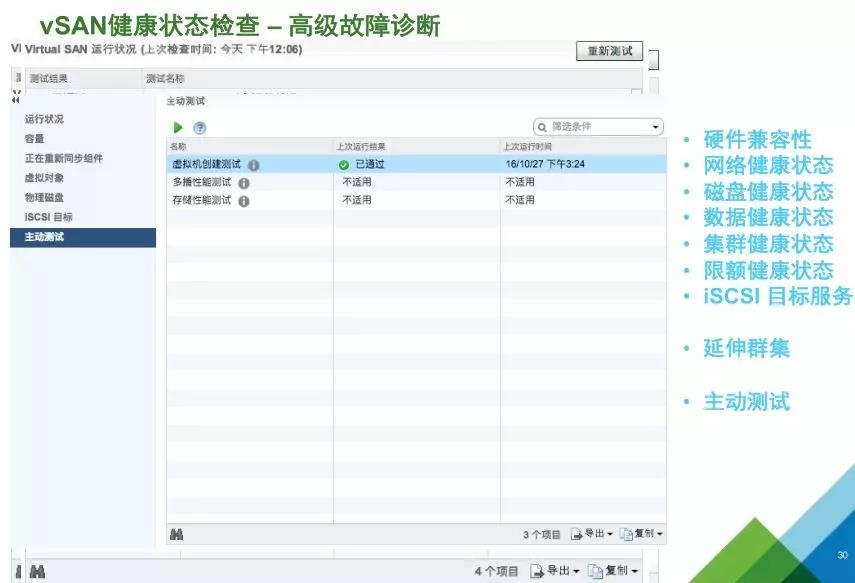

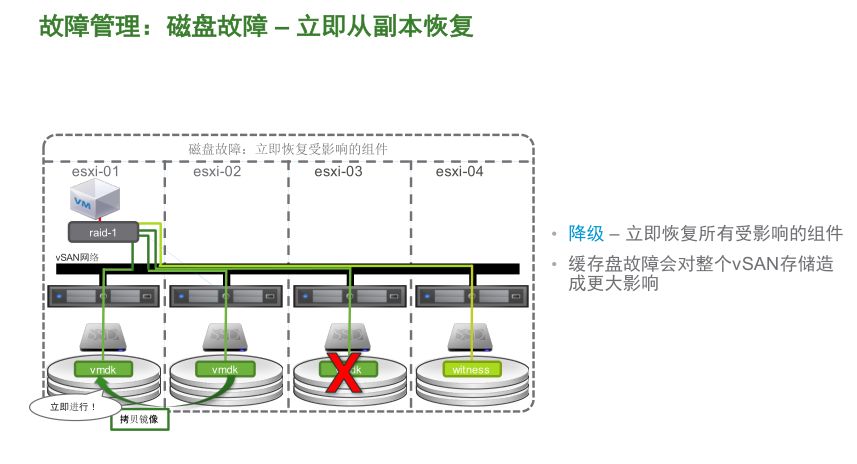

图 05：节点与磁盘组技术图示。
通过图示区分主机成员、设备角色以及新增或更换容量时的操作路径。

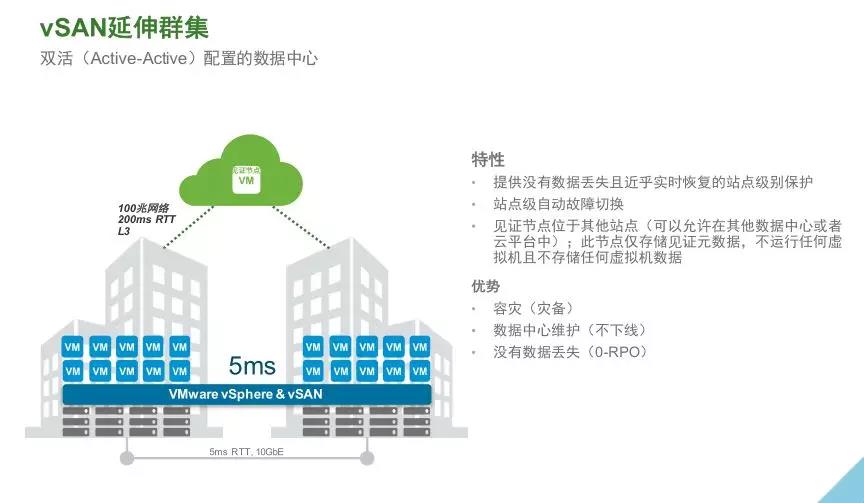

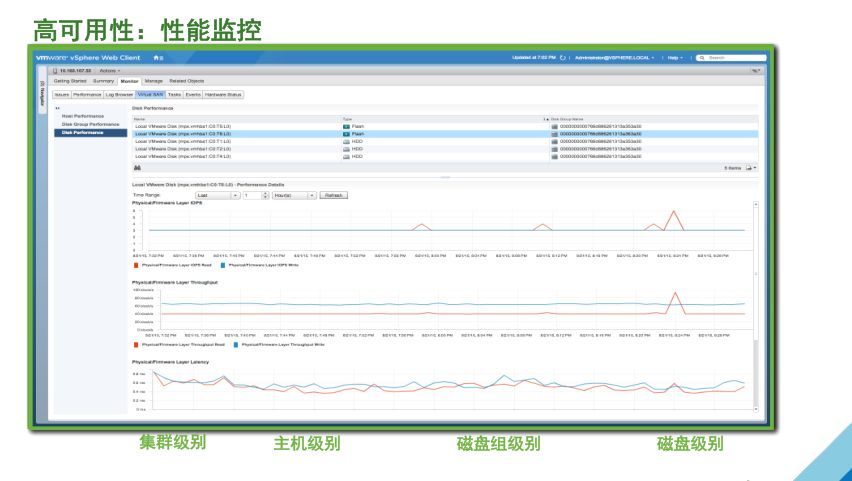

图 06：节点与磁盘组技术图示。
通过图示区分主机成员、设备角色以及新增或更换容量时的操作路径。

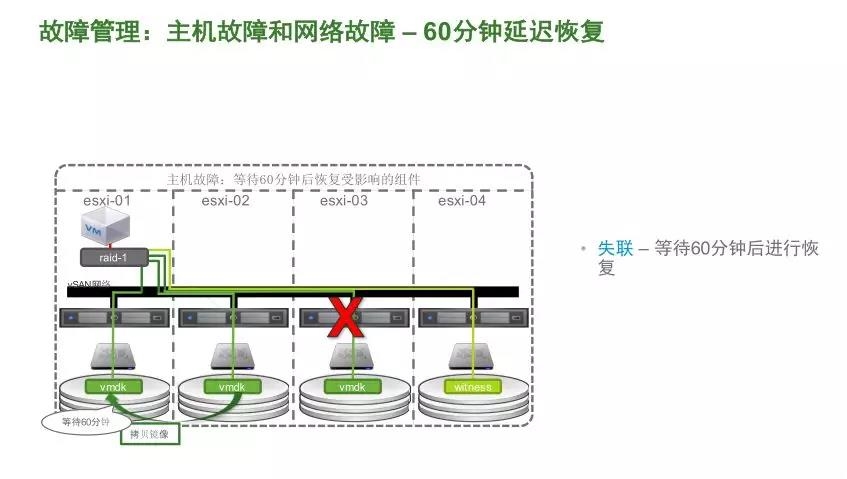

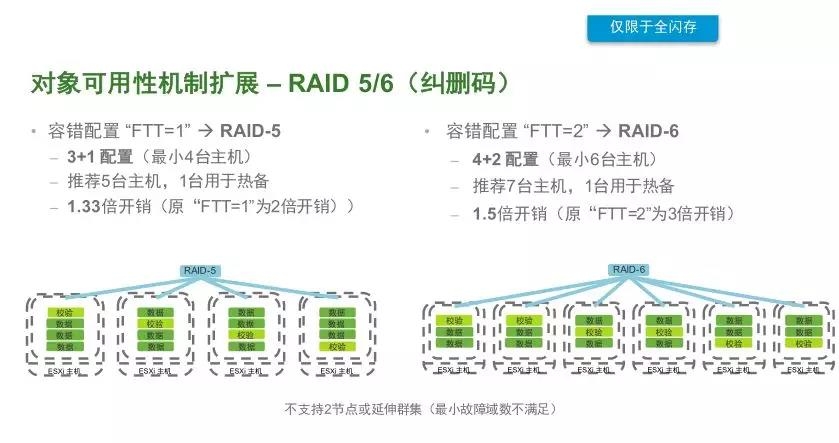

图 07：节点与磁盘组技术图示。
通过图示区分主机成员、设备角色以及新增或更换容量时的操作路径。

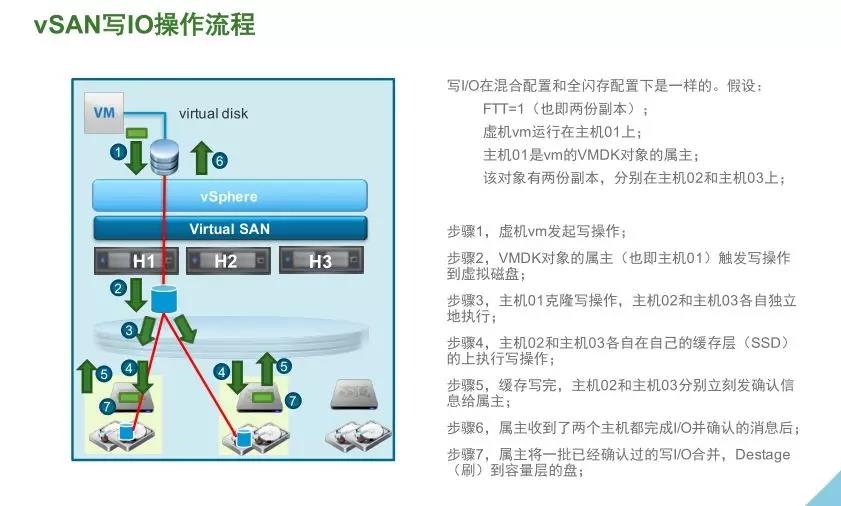

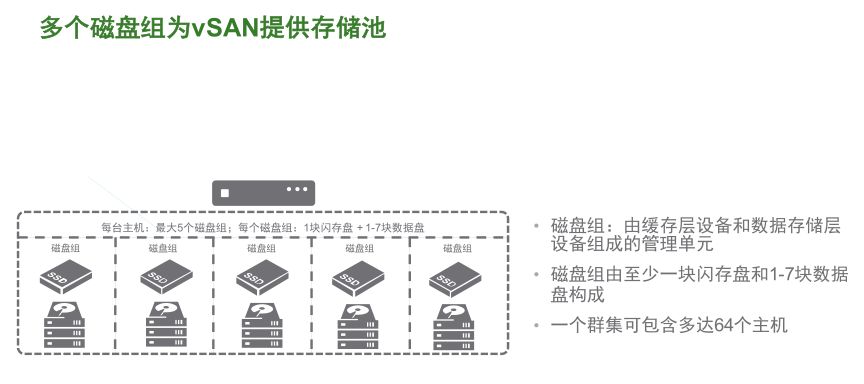

图 08：节点与磁盘组技术图示。
通过图示区分主机成员、设备角色以及新增或更换容量时的操作路径。
网络与可用性
存储流量依赖稳定、可验证的主机间连接，需要把 VLAN、MTU、上联、路由边界和策略可用性放在一起测试。

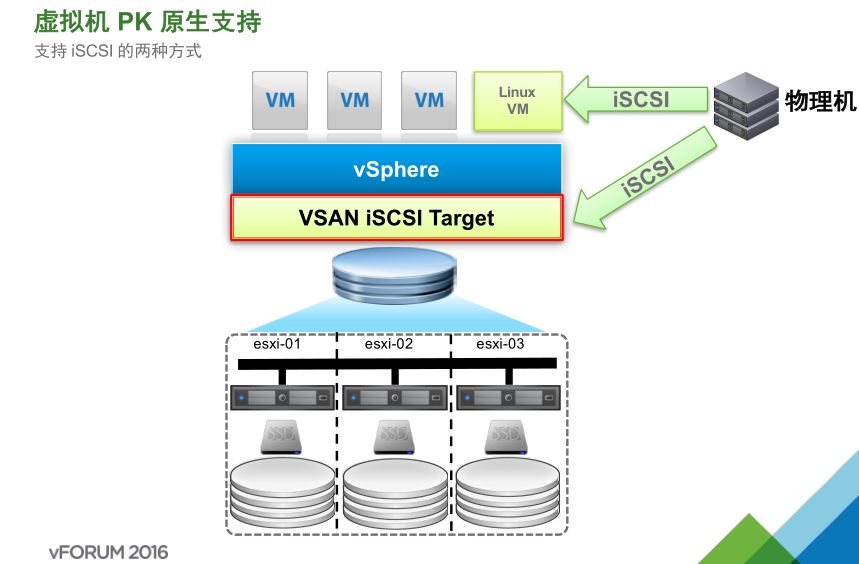

图 09：网络与可用性关系图示。
网络路径属于存储设计的一部分，拓扑图本身不能证明延迟、吞吐或容错能力。

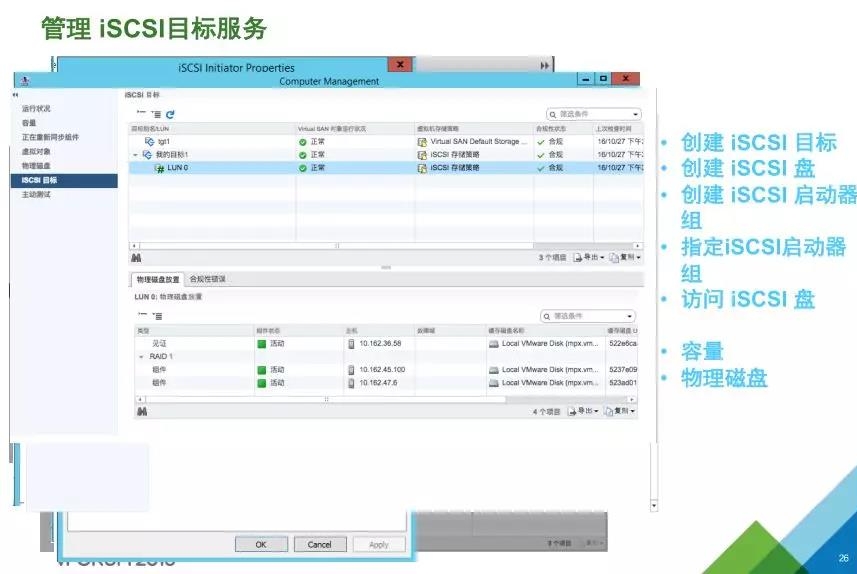

图 10：网络与可用性关系图示。
网络路径属于存储设计的一部分，拓扑图本身不能证明延迟、吞吐或容错能力。

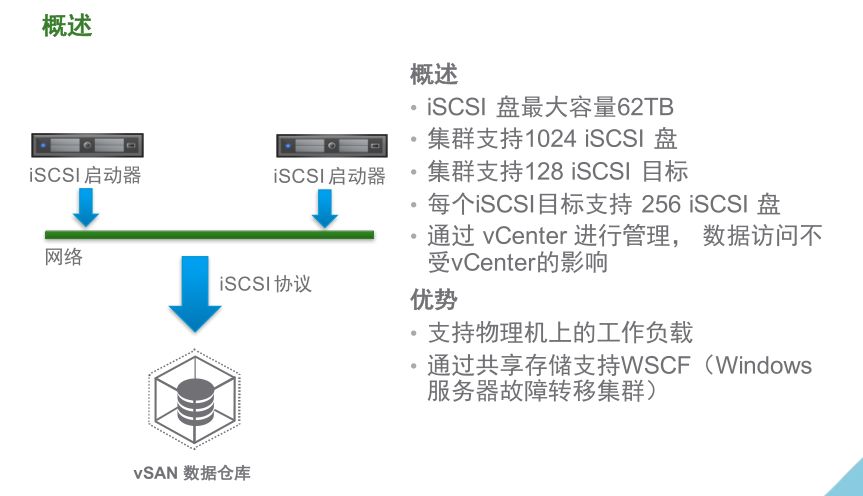

图 11：网络与可用性关系图示。
网络路径属于存储设计的一部分，拓扑图本身不能证明延迟、吞吐或容错能力。

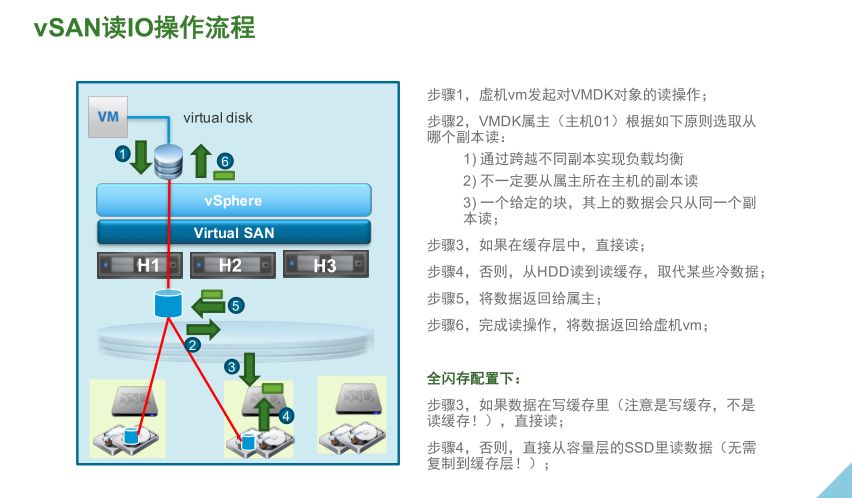

图 12：网络与可用性关系图示。
网络路径属于存储设计的一部分，拓扑图本身不能证明延迟、吞吐或容错能力。
部署前检查
建立集群前，应检查硬件与固件兼容性、vSphere 版本、设备状态、网络服务、许可条件以及业务变更窗口。
图 13：部署前与兼容性检查图示。
记录每项兼容性判断的来源和验证证据，并在交付时一并保存。
图 14：部署前与兼容性检查图示。
记录每项兼容性判断的来源和验证证据，并在交付时一并保存。
图 15：部署前与兼容性检查图示。
记录每项兼容性判断的来源和验证证据，并在交付时一并保存。
图 16：部署前与兼容性检查图示。
记录每项兼容性判断的来源和验证证据，并在交付时一并保存。
图 17：部署前与兼容性检查图示。
记录每项兼容性判断的来源和验证证据，并在交付时一并保存。
| 检查范围 | 建议记录内容 |
|---|---|
| 节点与磁盘 | 主机清单、磁盘组角色和健康状态证据。 |
| 网络 | VLAN、MTU、上联、路由和验证结果。 |
| 策略与容量 | 保护策略、预留空间、重建和维护余量。 |
| 故障域与恢复 | 站点/主机边界、恢复步骤和责任人。 |
| 运维记录 | 告警、阈值、变更、重同步和交付说明。 |

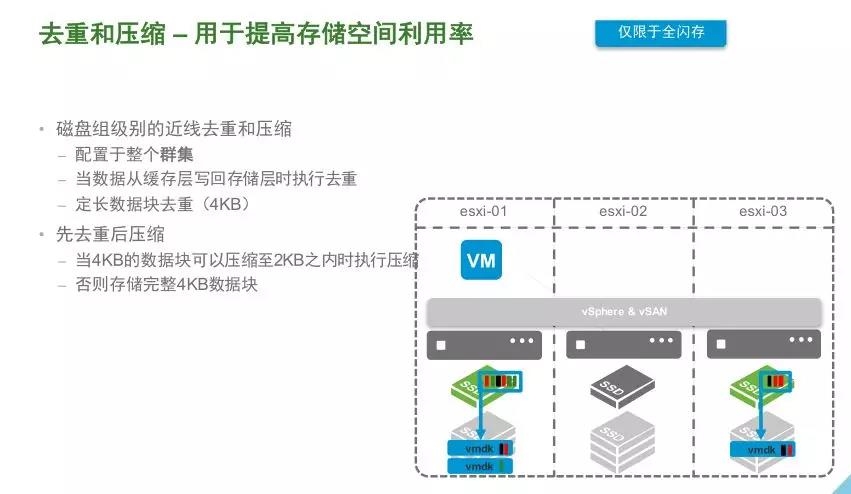

容量与故障域
可用容量受保护策略、预留空间、维护需求和站点故障域约束，不能把磁盘原始容量直接等同于业务可用容量。

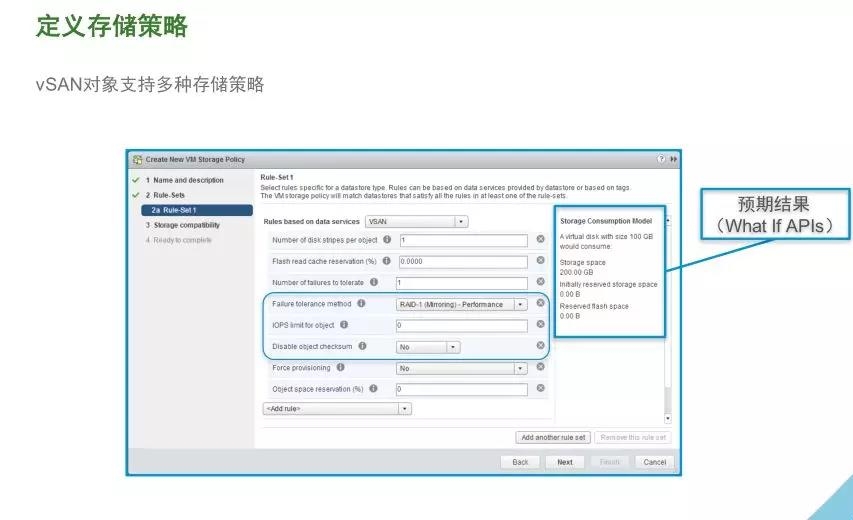

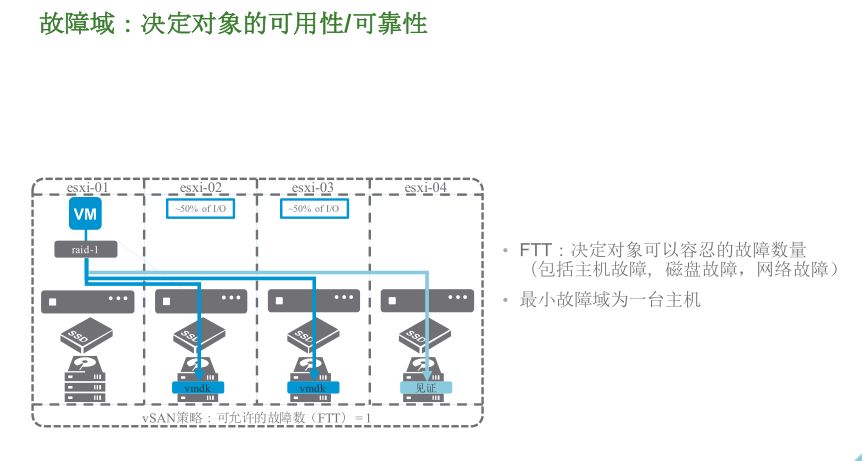

图 18：容量与故障域规划图示。
容量规划应包含重建和维护余量，避免在故障或扩容时没有操作空间。
图 19：容量与故障域规划图示。
容量规划应包含重建和维护余量，避免在故障或扩容时没有操作空间。
图 20：容量与故障域规划图示。
容量规划应包含重建和维护余量，避免在故障或扩容时没有操作空间。
图 21：容量与故障域规划图示。
容量规划应包含重建和维护余量，避免在故障或扩容时没有操作空间。
图 22：容量与故障域规划图示。
容量规划应包含重建和维护余量，避免在故障或扩容时没有操作空间。
运维监控
交付后持续关注健康状态、容量、策略合规、重同步、告警和配置变更，并把记录与具体集群对应起来。
图 23：运维与监控参考图示。
可重复的监控和变更记录比一次性截图更适合支撑后续故障定位。
图 24：运维与监控参考图示。
可重复的监控和变更记录比一次性截图更适合支撑后续故障定位。
图 25：运维与监控参考图示。
可重复的监控和变更记录比一次性截图更适合支撑后续故障定位。
图 26：运维与监控参考图示。
可重复的监控和变更记录比一次性截图更适合支撑后续故障定位。
适用边界
vSAN 适合经过验证、符合 vSphere 与存储策略模型的工作负载，但不是所有阵列、备份或归档需求的通用替代品。
图 27：工作负载适配与边界图示。
选择架构前应确认工作负载、备份、恢复、延迟和合规要求。
图 28：工作负载适配与边界图示。
选择架构前应确认工作负载、备份、恢复、延迟和合规要求。
实施参考
最后一组图示用于技术沟通和方案核对，不能替代兼容性测试或正式设计确认。
图 29：实施讨论参考图示。
把图示作为讨论辅助，并将最终决定写入项目记录。
图 30：实施讨论参考图示。
把图示作为讨论辅助，并将最终决定写入项目记录。
FAQ
vSAN 能替代所有外置存储阵列吗？
不能。应先确认工作负载、协议、备份、恢复、合规和运维要求，再决定存储架构。
部署前应该检查什么？
检查硬件与固件矩阵、vSphere 版本、磁盘健康、网络服务、许可条件和业务变更窗口。
容量应该怎样规划？
把策略开销、预留空间、重建与维护余量以及可用故障域纳入规划，不能只看磁盘原始容量。
交付资料应保留哪些内容？
保留集群清单、策略、网络检查、兼容性证据、告警阈值、变更记录和恢复说明。
