企业 10G 光纤链路不通，怎样检查光模块与光纤匹配？

企业交换机之间的 10G 光纤上联不通，先核对两端端口与模块支持、SR/LR 标准、整条光纤类型和 Tx→Rx 极性，再查端面清洁、接收光功率和接口日志。LC 插头能插进去、模块能被识别，都不足以证明链路匹配。每次只改一个变量；恢复亮灯后，还要核对误码增量、稳定性和业务路径，才能交付。

适用环境与动手前的条件

本文面向办公室楼层、机房与汇聚交换机之间的点到点、双纤双 LC 10G 以太网链路，重点是 10GBASE-SR 和 10GBASE-LR。SR 是短距离光接口标准，LR 是长距离光接口标准；二者不能仅因为插头相同就互换。单纤 BiDi、波分复用、PON、40G/100G 和铜缆 DAC 不在本流程范围内。

需要两端设备型号、端口号、软件版本、模块完整料号、纤芯类别、配线架路径、可读设备状态的权限，以及经批准的维护窗口。准备已知正常且受设备支持的备用模块与匹配跳线、端面检查和清洁工具。涉及业务上联时先确定回退连接，记录原端口和两端标签；没有窗口就先做只读核查，不拔插生产链路。

这是基于厂商资料整理的检查方法，不是煜企客户案例或现场跑通记录。文内命令为 Cisco Catalyst 9000 官方说明的读取示例，未在本文现场测试；其他品牌及版本应查各自命令手册。网络整体交付可先参照办公室网络部署验收清单，本文只展开其中的光纤物理链路。

先判断：两端模块和整段光路是否匹配

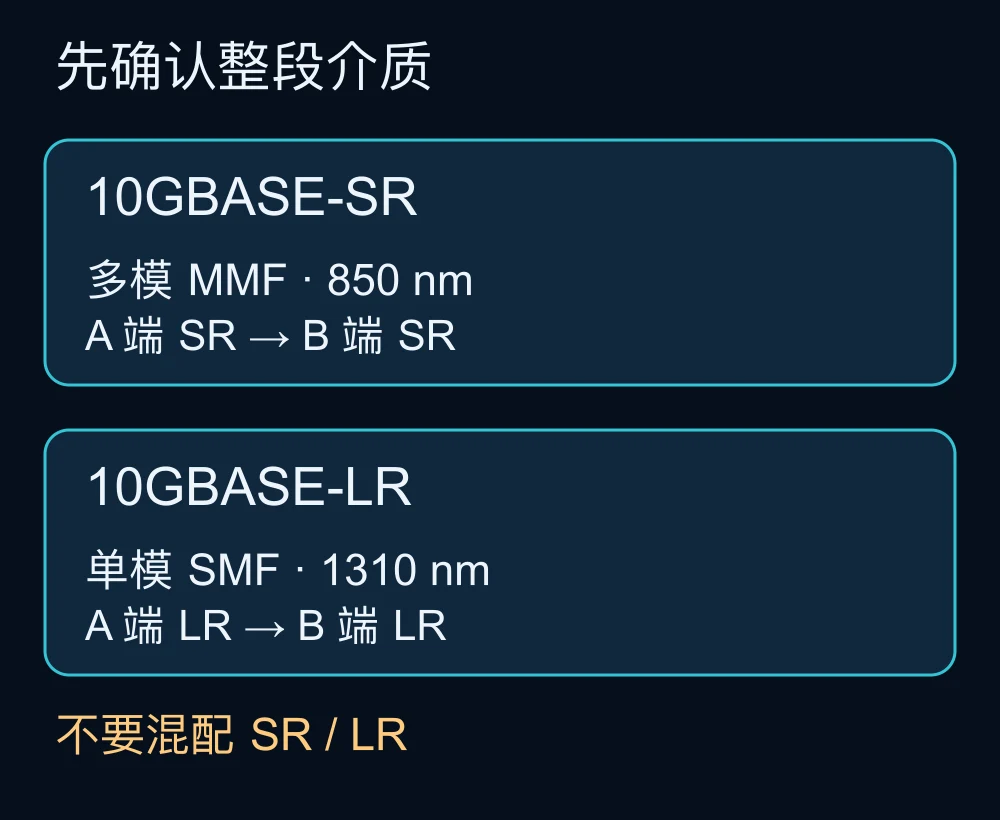

不要只看最短的一根跳线。A 端跳线、配线架、主干、熔接段和 B 端跳线必须构成该光接口支持的完整路径；一端改成单模跳线，不能把中间多模主干变成单模。

作为具体规格示例，Cisco 数据表列出 SFP-10G-SR 使用 OM3 时最大 300 m、OM4 时最大 400 m，SFP-10G-LR 使用 G.652 单模时最大 10 km。这是指定模块的厂商规格，不是现场可达距离或吞吐保证；该表还注明 SR/LR 等模块最小布线距离为 2 m。短距离测试也应遵守实际模块的最小距离及接收上限。完整限制见官方数据表，其他型号不能直接套用。

若需要确认跨品牌互通，分别核对两端主机对本端模块的支持，以及两端光接口标准的互通条件；“MSA 兼容”不能替代主机型号、端口与软件版本的支持清单。选型与安装范围可结合煜企网络设备服务确认，不把第三方模块绕过限制作为默认修复。

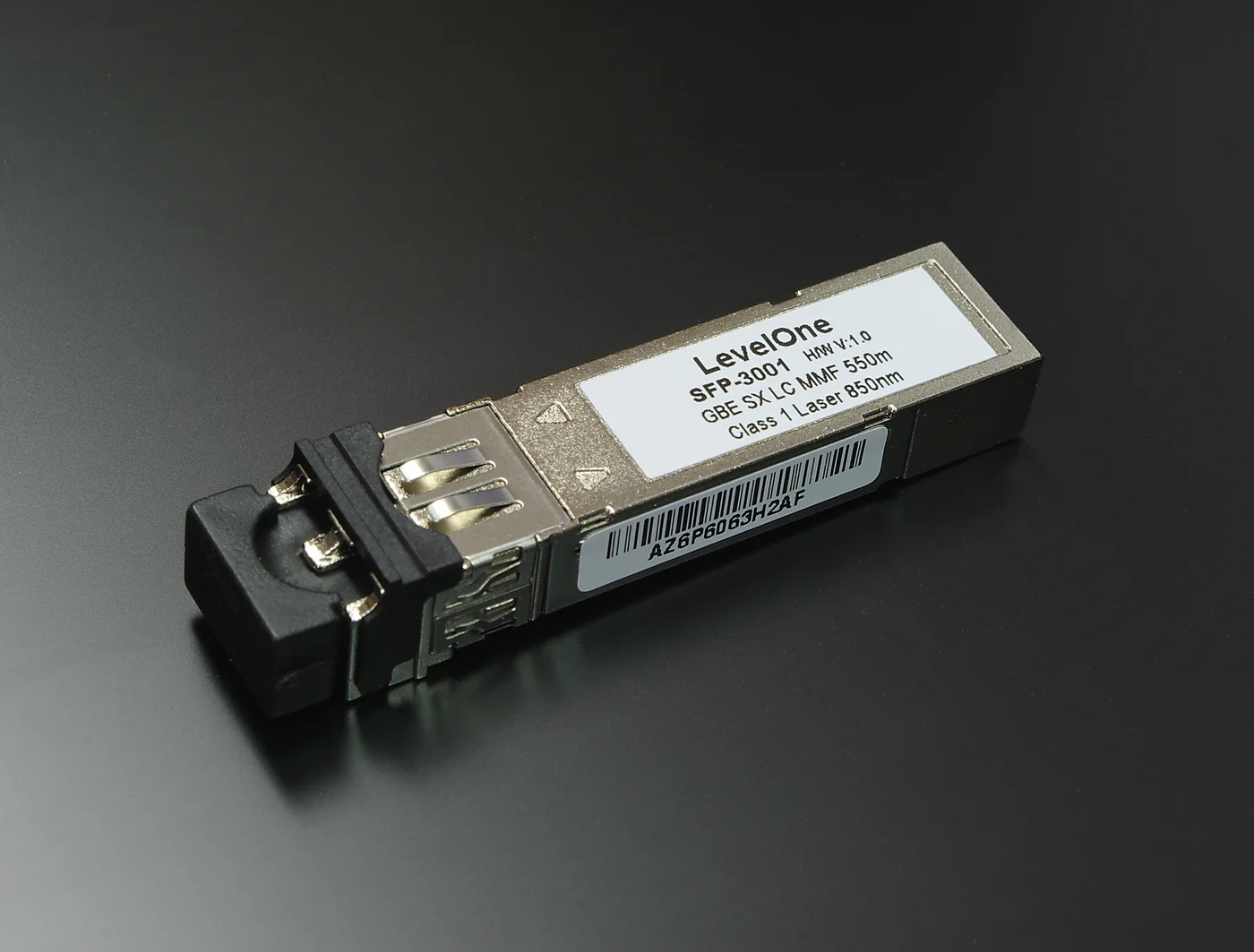

为什么双 LC 外形不能证明是 10G 光模块

实物核对要拍下两端模块标签，记录料号、速率、标准、序列号和位置，再与采购清单、设备识别信息交叉检查。标签模糊或识别结果冲突时，暂停该模块的交付认定；拉环颜色只能作为线索，不能作为唯一证据。

按顺序检查极性、端面和接收光功率

1. **先留证据。**在同一时间窗记录两端管理状态、运行状态、模块识别、日志和计数器。管理关闭与物理无信号应分别处理；查明维护关闭原因后再批准启用，不直接改配置。

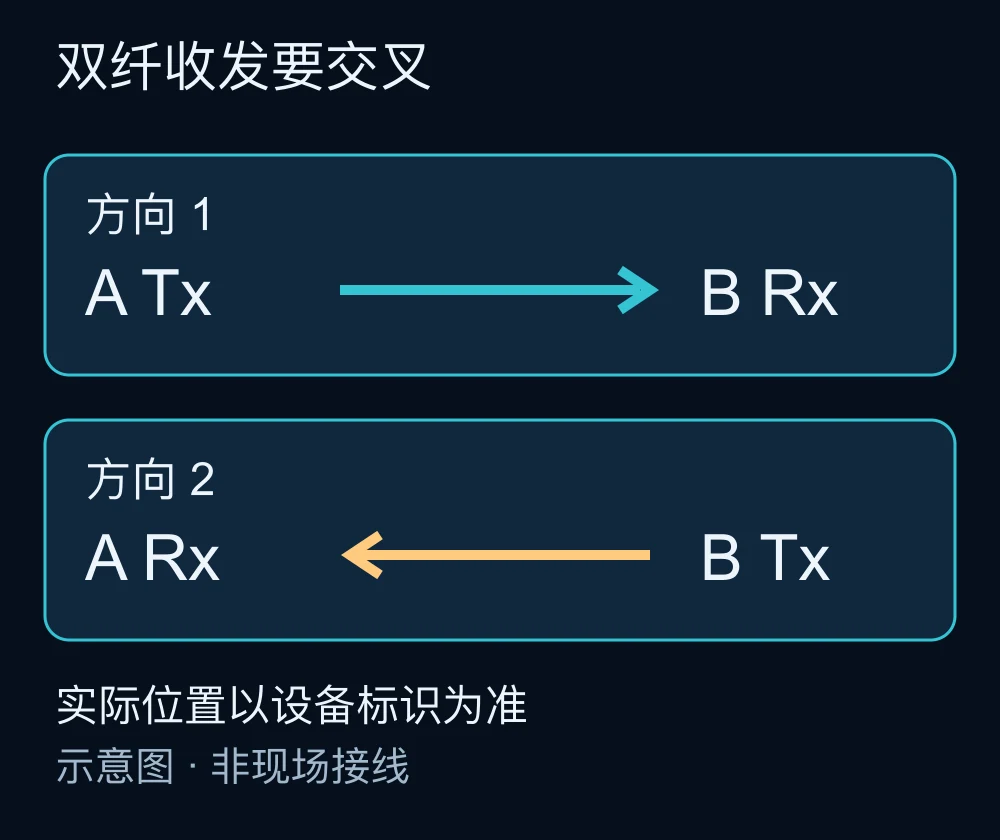

2. **检查两根纤芯的收发路径。**A 的 Tx（发射）必须到 B 的 Rx（接收），B 的 Tx 必须到 A 的 Rx。沿配线架和跳线逐段查标签；只有经确认的测试链路才能在一端调整纤序，调整前记录并准备恢复。两端同时交换会保留原来的错误关系。
3. **按安全流程检查端面。**先确认光源已停用，使用适合的检查仪，按设备说明执行检查→必要时清洁→再检查。不要用眼睛或未经安全确认的显微镜直视端口。新跳线和防尘帽也不证明端面洁净；用厂家规定材料，不随意擦拭或弯折纤芯。具体流程见厂商端面检查与清洁说明。
4. **同时读取两端 DOM。**DOM 是数字光监测，提供模块支持的温度、电压、发送/接收功率等信息。将 A 端 Rx 与 B 端 Tx、B 端 Rx 与 A 端 Tx 对照，记录单位与时间。dBm 是功率的对数单位，不能当作线性功率或百分比；同方向 Tx−Rx 的差单位是 dB，可粗略估算损耗，但不能替代校准仪表的链路测试。
5. **只换一个变量。**在窗口内依次替换匹配的已知正常跳线、模块或端口，每次保存前后状态；不要同时换两端模块和主干。更换端口前核对原 VLAN、聚合和速率设置，不能为了测通绕过业务配置。

Cisco 的安装说明要求记录 Tx/Rx、检查和清洁 LC 端面。其 Catalyst 9000 排障文档支持用日志、接口计数和 DOM 分析故障；DOM 并非每个模块都可用，铜缆 TDR 不能用于光纤。

以下为该官方文档列出的只读命令示例，端口号只是文档示例，未在本文环境执行。实际命令、权限和输出字段依平台版本核对。

先在 A、B 两台交换机分别读取日志。这个命令会返回多个接口的状态变化，按实际端口号筛选并对齐时间；没有匹配行可能只是日志未保留。

show logging | include changed

再读故障端口。下例 tenGigabitEthernet 1/0/40 是官方示例端口，复制前替换为本机真实接口；另一端使用另一端的端口号。

show interfaces tenGigabitEthernet 1/0/40

重点看第一行管理/链路状态、10Gb/s、media type、CRC 和 input errors。状态为 administratively down 时先查关闭原因；up/up 但业务不通时进入 VLAN/聚合/路由检查。记录计数器起始值，在约定观察期结束时执行同一命令，用结束值减起始值；期间若重启或清零，增量无效，重新建立基线。

最后读该端口 DOM。以下按官方 show interfaces {interface} transceiver detail 语法替换为 10G 示例端口，是未验证的平台适配示例，不保证所有 Catalyst 版本接受；先按实际命令手册确认。

show interfaces tenGigabitEthernet 1/0/40 transceiver detail

查 Transmit Power、Receive Power、单位 dBm，以及 ++ / + / - / -- 告警标记。读取对端同样的字段。若本机不支持该语法或 DOM 未启用，停止套用示例，查平台文档或补测，不为获取数值直接修改全局监测配置。

下面是可复制的记录模板，不是命令或实测结果。未知项填写 UNKNOWN；不适用填写 N/A 并解释。

检查时间与时区：
设备 A / 端口 / 软件版本：
设备 B / 端口 / 软件版本：
A 模块料号 / 标准 / 支持依据：
B 模块料号 / 标准 / 支持依据：
整段光纤类别 / 长度 / 配线路径：
A Tx → B Rx 与 B Tx → A Rx 是否核实：
A Tx / A Rx（dBm）/ 该料号接收范围：
B Tx / B Rx（dBm）/ 该料号接收范围：
DOM 告警 / 端面检查结果：
观察起止时间 / 负载：
A、B CRC 起始值 / 结束值 / 增量：
本次只替换的部件 / 前后结果：
目标业务 / 预期结果 / 实际结果：
回退连接 / 未解决项 / 验收负责人：

预期取得同一接口的 up/down 时间、速率、错误计数和受支持模块的功率信息。命令不支持、DOM 显示 N/A、权限不足或日志已轮转时，记“证据缺失”，改查型号手册或采用匹配的光功率计；不能填零或判正常。本流程不要求启用 debug、清零计数器或执行 shutdown/no shutdown。

根据现象缩小范围，不能只凭一个数下结论

功率通过条件应同时依据实际料号数据表的接收工作范围及设备 DOM 告警，检查上下限，不能把所有模块统一套成“高于 −10 dBm 即正常”。DOM 阈值与数据表不一致时先核实模块身份和校准/平台支持，再判断；告警阈值也不等同于完整链路性能保证。

查到问题后，怎样修复并确认结果

• **确认 SR/LR 或介质混配：**保留现状记录，根据已经核实的整段主干介质，选择两端主机均支持的同标准模块与匹配跳线。若主干类别或长度不明，先补测，不先买模块试运气。更换后重新核对双向接收范围、链路状态与错误增量。
• **确认极性错误：**在批准窗口内只调整一端的两根纤芯，确认 A Tx→B Rx、B Tx→A Rx；回读双向接收功率和状态。结果没有改善时恢复原记录，不继续盲换纤序。
• **确认端面污染：**停用光源，按适用工具说明清洁并复检，重新连接后比较同方向接收功率及错误增量。端面仍不合格或插芯损伤时换合格跳线/连接件；不以“擦过”代替检查通过。
• **单变量替换后恢复：**保留部件料号、原始状态、替换后状态与稳定观察证据；按设备维护说明隔离可疑部件。若无法说明故障发生在哪一段，标记根因待确认，不把偶然恢复当作交付完成。

以下只是损耗分析的编辑算例，未实际测试：假设 A Tx=−3 dBm、B Rx=−6 dBm，同方向差为 3 dB。它不能证明链路合格；还要核对 B 模块的接收范围、校准、连接点以及真实业务。不同方向数据不能混减。

怎样验收并写明失败门槛

用下表冻结本次计划。观察时长、负载、丢包、吞吐和误码门槛按业务及合同预先写明，本文不提供通用达标数字。新建链路建议以观察期内无新增 CRC/FCS 等相关物理错误为目标；若另有容许条件，必须写出依据，不临时放宽。

若同时评估带宽，用受控业务流量或测试工具，在隔离或批准的窗口内按计划执行；不能把设备端口标称 10G 当作实测吞吐。冗余链路的切换另需批准和测试记录。若项目涉及多设备联调，可按系统集成服务范围明确谁负责物理链路、逻辑网络和业务签收。

FAQ

SR 与 LR 能直接连接吗？

本文讨论的常规双纤 10GBASE-SR 与 10GBASE-LR 不应混配。按两端光接口标准、波长和介质核对；不能用“插头相同”替代兼容验证。

LC 头相同，为什么换跳线还不通？

LC 是连接器形态，不代表速率、光接口标准或全程纤芯类别。只换两端短跳线无法修复主干介质不匹配、极性错误或路径断点。

没有 DOM 是否必须更换模块？

不一定。先确认该料号与平台是否支持 DOM；需要时用适配的仪表补测。缺少读数只能说明证据不足，不能单独判模块坏。

LR 在很短的链路上要不要加衰减器？

按实际料号的最小距离、发射上限和接收上限决定，不把“LR”或“10 km”当作加衰减器的充分理由。若接收越界，先核对选型，再按官方要求处理。

链路亮灯后还需要查什么？

查同时间两端错误增量、非预期 up/down 日志、目标业务与冗余行为。亮灯证明的范围有限，不能替代完整交付。
